Canchas de pádel: los cuatro modelos de Kubo y de qué están hechos
Cuatro modelos —Full Panorámica, Panorámica PRO, Estándar Reforzada y Hotel & Resort— para clubes, gama alta, condominios y hoteles. En todos, la estructura metálica y el cristal se fabrican en Perú; la iluminación LED y el césped son importados.
¿Qué diferencia a cada modelo?
Los cuatro parten de la misma cancha y cambian en la estructura: dónde hay columnas, qué sección tiene el anillo de arriba y qué espesor tiene el cristal. La ficha completa de más abajo es la de la Panorámica PRO; esta tabla dice, modelo a modelo, en qué se aparta cada uno de ella.
| Modelo | Para quién | Qué lo define técnicamente |
|---|---|---|
| Full Panorámica | Clubes y espacios deportivos | Sin columnas en las esquinas. Anillo superior de 12 × 6 cm y 3 mm de espesor. |
| Panorámica PRO | Gama alta | Postes rinconeros y anillo superior de 100 × 100 × 3 mm. Es la cancha de la ficha técnica completa. |
| Estándar Reforzada | Condominios y residencial | Columnas de 5 × 6 cm en las juntas de los cristales y cristal de 10 mm. Anillo superior de 12 × 6 cm y 3 mm de espesor. |
| Hotel & Resort | Hoteles y clubes privados | Como la Full Panorámica, con viga superior de 10 × 5 cm y 3 mm de espesor. |
¿De qué está hecha una cancha de pádel Kubo?
Cuatro componentes principales, y cada uno con su origen declarado. La explicación larga de por qué esto importa está en qué se fabrica en Perú y qué se importa.
| Componente | Origen | Especificación |
|---|---|---|
| Estructura metálica | Fabricada en Perú | Acero S235 galvanizado en caliente por inmersión. Tubulares de 100 × 100 × 3 mm y 100 × 50 × 3 mm, postes de 3 m y placas de anclaje de 10 mm. |
| Cristal | Fabricado en Perú | Templado de 2985 × 1995 mm y 12 mm de espesor, con cantos pulidos. |
| Iluminación LED | Importada | 8 focos LED de 200 W y 24 000 lúmenes, IP66, clase II. |
| Césped | Importado | Texturizado rizado de 12 mm, azul, 9500 Dtex, con relleno de arena de sílice de 0,2 a 0,6 mm (10 kg/m²). |
Ficha técnica de una cancha Kubo
Ésta es la ficha tal como la da Kubo, medida a medida y sin redondear. Corresponde a la Panorámica PRO: los otros tres modelos son esta misma cancha con los cambios que dice la tabla de arriba.
Estructura
| Parte | Especificación |
|---|---|
| Postes de las luminarias | Tubular estructural combinado, para dar más estabilidad: 100 × 100 × 3 mm, altura 3 m, placa de anclaje de 10 mm de espesor. |
| Postes de las luminarias, parte superior | Tubo estructural de 80 × 40 × 3 mm, tipo C. |
| Postes rinconeros | Tubular de 100 × 100 × 3 mm, altura 3 m, placa de anclaje inferior de 10 mm. |
| Postes intermedios | Tubular estructural de 100 × 50 × 3 mm, altura 3 m, con placa de anclaje de 10 mm de espesor. |
| Anillo inferior | Tubular estructural de 100 × 50 × 3 mm, con placas de anclaje de 10 mm de espesor. |
| Anillo superior | Tubular estructural de 100 × 100 × 3 mm. |
| Acero y tratamiento | Acero S235, galvanizado en caliente por inmersión. |
Cristal
| Parte | Especificación |
|---|---|
| Medida del paño | 2985 × 1995 mm. |
| Espesor | 12 mm, templado. |
| Cantos | Pulidos. |
| Sujeción | Dos taladros avellanados al anillo superior y dos al anillo inferior. Los paños descansan sobre un ángulo soldado al anillo inferior. |
| Unión intermedia | Placas de metacrilato. |
Iluminación
| Parte | Especificación |
|---|---|
| Focos | 8 focos LED de 200 W y 24 000 lúmenes. |
| Protección | IP66. |
| Clase eléctrica | Clase II. |
Césped y relleno
| Parte | Especificación |
|---|---|
| Fibra | Texturizada y rizada, de 12 mm. |
| Color | Azul. |
| Dtex | 9500. |
| Galga | 3/16". |
| Puntadas | 30 tufts por cada 10 cm. |
| Backing | PP/Net/SBR. |
| Material | PP. |
| Relleno | Arena de sílice redondeada, lavada y seca, de 0,2 a 0,6 mm: 10 kg/m². |
| Pegado | Adhesivo de poliuretano de dos componentes, con cinta de unión especial plastificada. |
Tratamiento anticorrosión
| Parte | Especificación |
|---|---|
| Galvanizado | Por inmersión, por dentro y por fuera de los tubulares. |
| Preparación | Desengrasado y grabado químico. |
| Lavado | Para remover el grabado químico. |
| Pintura | Dos capas de poliuretano, de 100 a 120 micrones. |
| Sellado | Una capa selladora de poliuretano, de 50 micrones. |
El galvanizado entra por dentro y por fuera del tubular, que es donde empieza el óxido que no se ve hasta que sale por la soldadura. Encima van dos capas de poliuretano y una selladora: entre 150 y 170 micrones de pintura sobre el galvanizado.
Medidas de la cancha y de la losa
| Parte | Especificación |
|---|---|
| Medida de la cancha | 20 × 10 m interiores. |
| Malla | Cuadrícula de 5 × 5 cm. |
| Losa | 11 × 21 m, de 15 cm de espesor. |
| Zuncho perimetral | 25 × 25 cm en la cimentación corrida; el mínimo admisible es 20 × 20 cm. |
| Norma de medidas | Medidas homólogas a las de la FIP. |
Las medidas de juego son homólogas a las de la FIP. Eso dice que la cancha mide lo que manda la norma, no que tenga el certificado de homologación: ése es otro papel y todavía no lo hay.
La losa es del cliente y es la que marca el plazo. Su prescripción completa —capas, pendiente, juntas, curado y anclajes— está en la página de obra civil.
Garantía por componente
| Parte | Especificación |
|---|---|
| Estructura | 4 años. |
| Cristales | 5 años. |
| Focos LED | 5 años. |
| Césped | 2 años. |
Canchas Kubo en obra
Fotos de trabajos reales, no de catálogo. Los pies dicen lo que se ve y nada más: ni cliente ni ubicación, que sólo se publican con permiso.
-

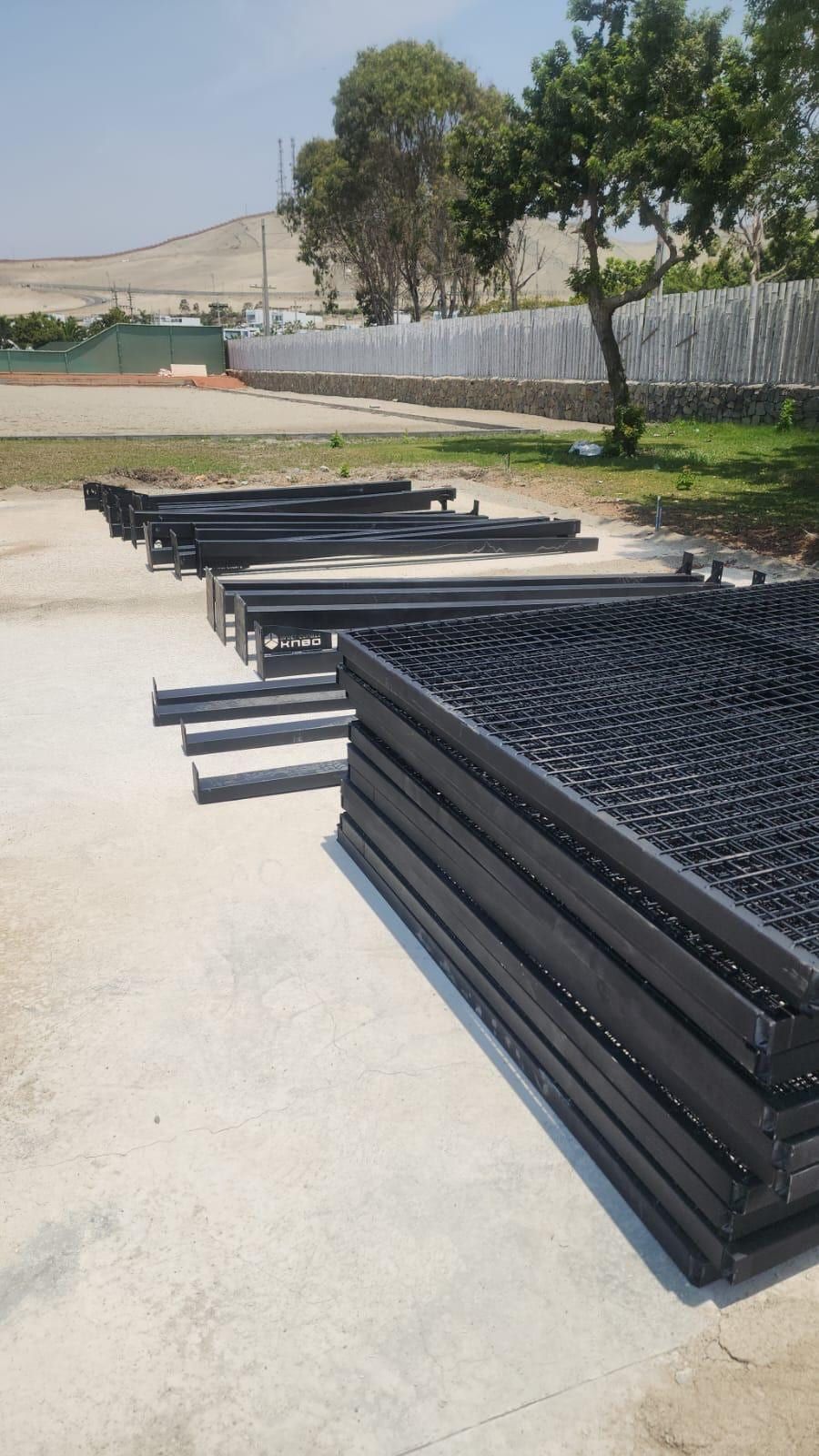

Estructura y mallas a pie de obra. Perfiles y paneles de malla apilados junto a la losa, listos para montar. -

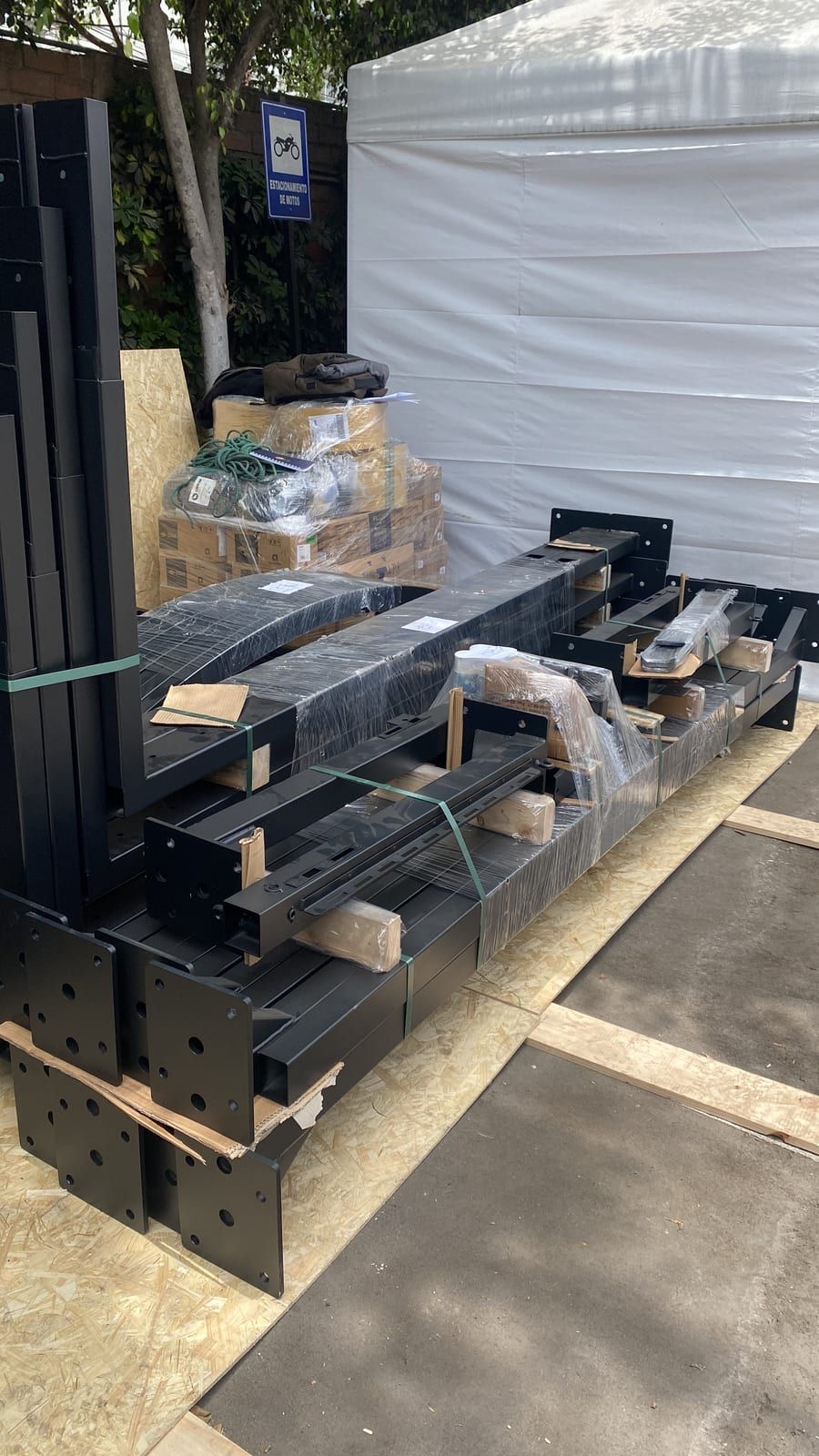

Estructura embalada para el transporte. Pórticos y placas base protegidos con film y taco de madera. -

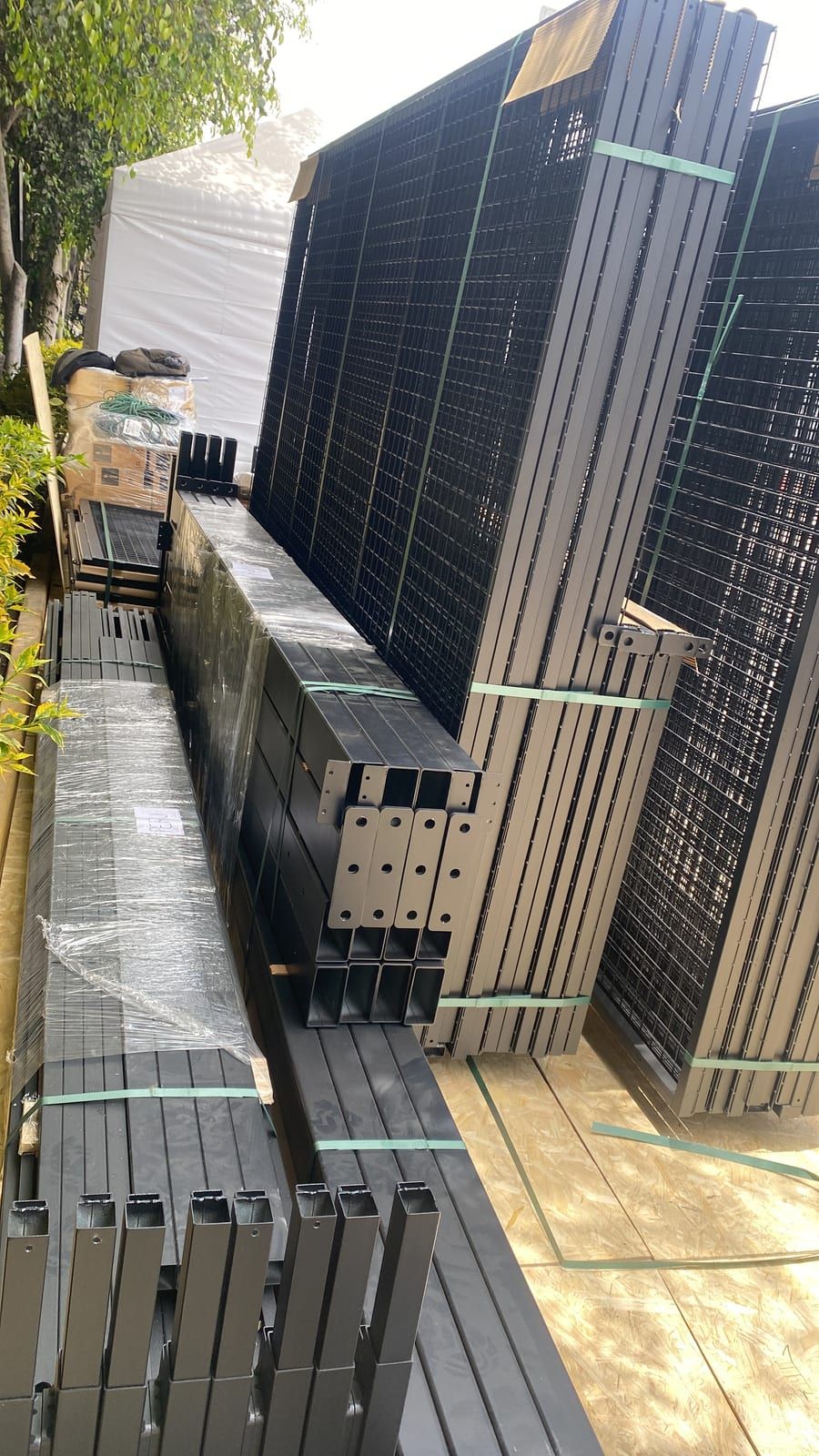

Paneles de malla y postes, listos para salir. Material flejado por lotes antes de cargarlo hacia la obra. -

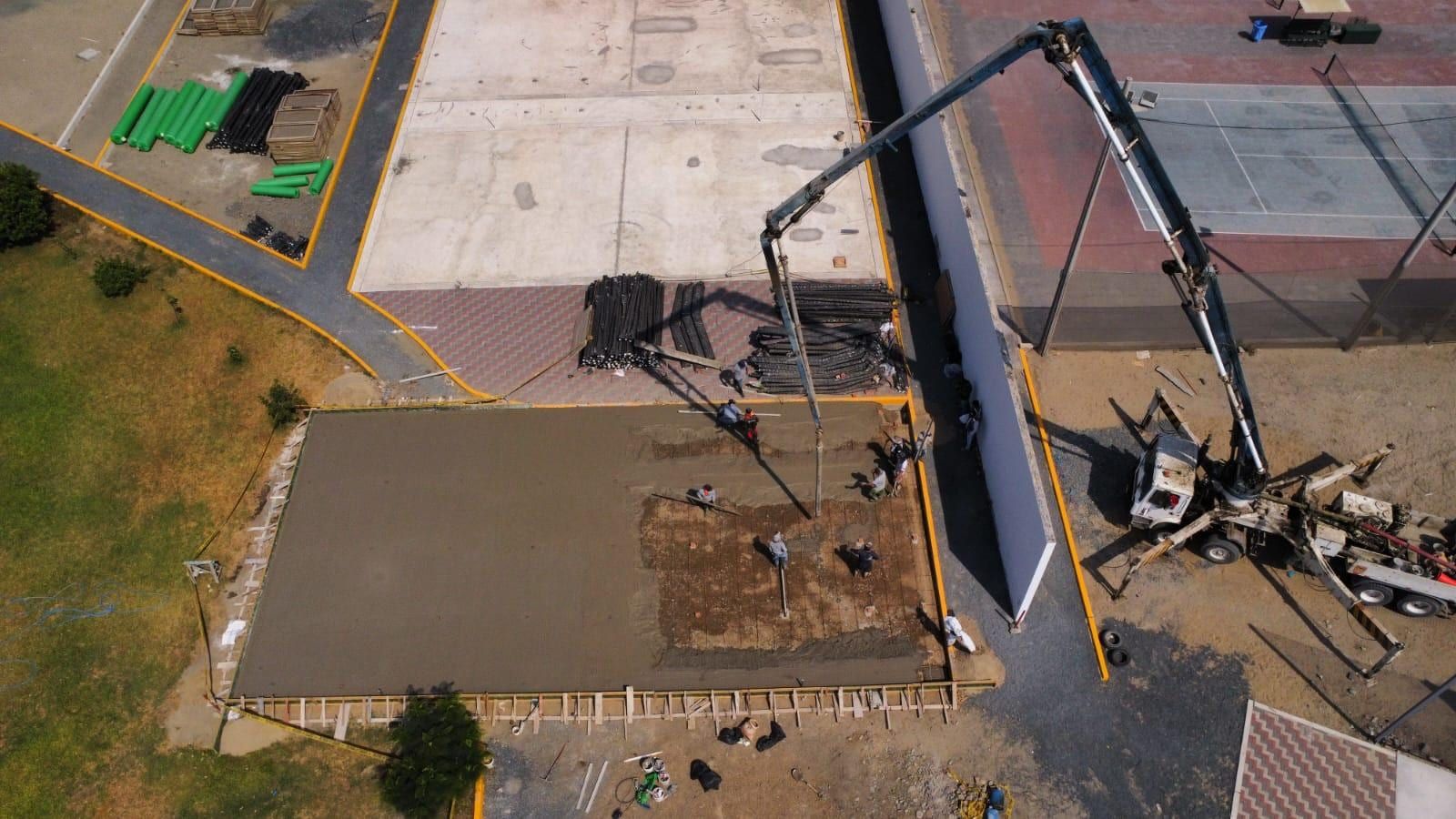

Vaciado de la losa. Losa de una cancha hormigonándose con bomba, vista desde el aire.
¿Qué se puede personalizar?
Estas opciones ya se ofrecen hoy en cualquiera de los cuatro modelos:
- Color de la estructura
- Tipo de césped
- Iluminación LED
- Acabados especiales
- Branding del cliente
Lo que esto significa para su obra
La elección de modelo no se hace por el nombre, se hace por el uso: no aguanta lo mismo una cancha de club abierta doce horas al día que una de condominio usada los fines de semana. Hasta que la columna técnica de arriba esté completa, esa decisión hay que tomarla hablando con Kubo y no leyendo esta página. Es incómodo decirlo y es la verdad.
